新型IC-F3008 F4008调频对讲机使用报告

发布者:易达瑞康 发布时间:2019年04月11日标签: 2117人浏览过

IC-F3008 /F4008 调频手持台使用报告
北京易达瑞康通讯科技有限公司 曹万朝


一 初识IC-F3008/F4008调频手持台
    继日本ICOM 株式会社推出IC-F5028H/F6028H调频车载台后,依计划公司将在今年3月份在中国市场推出了一代模拟频手持对讲机IC-F3008/F4008.
    回顾以往,各大进口机因性能稳定,但价格偏高等原因一直占据对讲机的中,市场,而让用户买得起,用的舒心并兼有多种实用功能的进口对讲机却很少。
    如今日本ICOM 株式会社将要推出的此款调频手持对讲机IC-F3008/F4008大的优点就是它是一款让用户能买的起,用得好,功能全的中价位对讲机。就目前来讲,推广此款对讲机的意义在于大力普及国内快捷通讯方式的广泛应用,大限度的提高办事效率,创造通讯快速发展的传奇。
    见到IC-F3008/F4008对讲机的印象就是该机不同于ICOM 公司以往的外观设计风格,整体采用了大旋钮,宽按键,大电池的设计理念,表面更是采用了微皱防滑处理,从而使该机不仅操作使用方便容易,即使在雨淋,带手套等情况下也不易滑脱。据介绍由于它采用了低耗的FET设计和大容量电池BP-265 2000mAh的选用,使该机工作时间长达20小时,即使采用BP-264也达14小时之久(符合TX:RX:STANDBY=5:5:90;POWER SAVE:ON)。


对讲机IC-F3108D
二 性能测试和优点扫描
    模拟调频电台以其技术成熟,性能稳定,价格合理,一直占据通讯机市场绝大部分市场份额。可以说IC-F3008/F4008对讲机正是吸取了公司以往手持台的优点,全面提升其系统应用性能和用户对功能实用性的需求,满足用户在多种信令系统中的应用和复杂环境的需求。现将主要介绍一二,以便广大用户选择。
    A 工作频段及功率:IC-F3008/F4008对讲机分别是V/U全段机。V段工作频率136MHz---174MNz;U段工作频率分400MHz---470MHz;450MHz---520MHz。测试发现在全频段范围内接收灵敏度符合设计指标,在电源供电稳定的情况下,输出端口发射功率在VHF段 可达5W同时功率可方便的调至1W。与目前市场上常见的F11/F21分段手持机相比省去了用户选择频段范围(高低段)的烦恼。
    更值得一提的是该机改善了其在噪声环境中的适应性。首先它采用了BTL音频放大电路,输出音频功率达800mW(12欧姆负载), 同时相应采用的喇叭尺寸也达45mm(一般为36mm)使其输出的声音洪亮而清晰。
    B增加机子实用功能和多种功能的优化设计:
    该机一改过去新机需静噪设置的麻烦,在v2.0 以后版本实现静噪默认(2级)设定,一般应用不再需要单独进行静噪设定;增加自台报功能,启动报音(Siren)以示相关人员,当然也可启用跟踪盯梢( Surveillance)功能进行无声侦察,确保相关人员。
    进一步完善了紧急报(Emergency)功能的设置,并增加了独立工作者提醒及超时自动紧急报功能。相关重要功能及其主要设定如下。

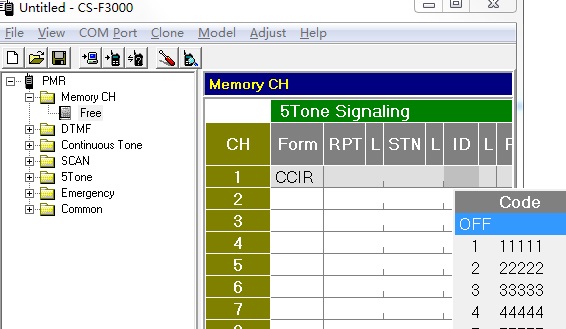

对讲机 设置
C MDC1200 PTT ID 的实现方法
IC-F3008/F4008对讲机在完善的2/5音信令的基础上增加了MDC1200的PTT ID功能 ,使其使用范围更广泛,兼容性好。
1.首先要在MODEL下选择PMR工作模式。


2.在Memory CH/free 与相应信道选择PTT ID 的工作方式和信令形式如下:


3.在COMMON/COMMON选择MDC1200 形式的PTT ID号:如012


这样,当用户按下PTT讲话时,可先发射自己的身份码,以方便系统识别和管理。
三 应用案例
1.常规模拟中继通讯系统中的应用
大家知道,在有中继台组成的大区域覆盖系统中手台的通讯距离将会得到较大改善,从而在程度上弥补了手台直通距离近的缺点。在城市化进程加快的现在,尤其是在高楼林立的大城市和楼宇覆盖系统中IC-F3008/F4008对讲机将会得到应用。

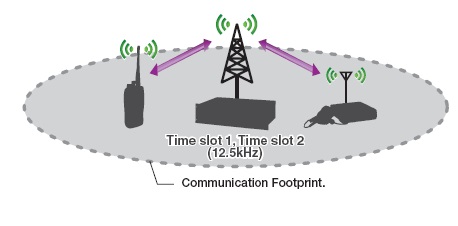

常规中继通讯系统系统框图



     IC-F3008/4008调频手持台兼容了目前市场上常用的DTMF,2/5音和摩托罗拉的MDC1200信令系统,并且具有出众的工作(紧急报,紧急提醒和跟踪)性能和较高的性价比,并因此会成为众多应用系统中用户未来投资管理的品种。
    2.在具有遥毙,恢复和远程控制系统中的应用。
    随着通讯机在大中城市的普及和在国防等重要部门的广泛应用,对所属各单位对讲机的调度管理已成为对讲机应用中重要应用功能之一。例如在中继系统中有很多不同类型的用户,对他们的有效管理是系统正常运营的条件之一。对不服从管理或恶意欠费的用户可进行先行通知,而后遥毙使其无法使用对讲机,等完成相关处理后可远程恢复对讲机的使用(恢复)。新型IC-F3008/4008对讲机所配的5音信令系统可很好的满足相应功能。如下简图所示为简单示意图。


遥毙/恢复简单示意图

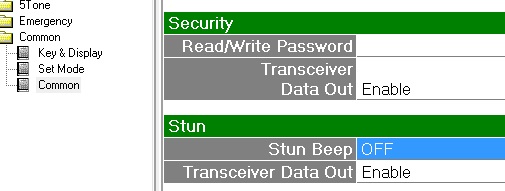

对讲机设置
IC-F3008/4008调频手持台利用5音功能实现遥毙,恢复的简单设置如下:
A:首先在MODEL中选择PMR 工作模式。



B: 在设置工作频率和静噪等级后在信道设置屏幕按下图选择,其中行为利用5音功能实现遥毙,恢复的信道,行为常规方式工作信道供用户比较。

C: 在5音接收设置中,ch1 中输入本机遥毙码如 60544;在ch2中输入恢复码,如60566;并设定相应功能如下:


    通过以上设置,当对讲机收到作用于自己的5音码时,即完成相应动作,实现相应功能。
四 总体概括
    通过以上介绍,显而易见ICOM IC-F3008/4008是一款具有设计人性化,功能全,性价比高的调频手持电台,而大电池具有的长待机时间;大喇叭发出的宏亮声音和多种实用功能则是其大特点。细心的用户会发现如果把它和刚刚推出的大功率调频车载台IC-5028H/F6028H配合使用,将会是一种不错的高性价比的组合选择,很值得进一步研究开发相关功能和在多个领域推广应用。





2010-2-23
